Efter att bytet till nya kretskortet Rev G med överbelastningsskydd till våra avloppspumpar har blivit genomfört, har en driftstörning inträffat på några av våra anläggningar. Det inbyggda överbelastningsskyddet har löst ut och anläggningen larmat.

För att komma åt att se larm som kretskortet gjort, måste man öppna locket på avloppsbrunnen. Vid lockets gångjärn sitter en genomskinlig låda med kretskortet.

De nya kretskorten är försedda med en felindikeringsfunktion i form av en blinkande lysdiod på kretskortets övre vänstra sida. Denna indikering blinkar ett antal gånger i tät följd sedan åtföljd av en kort paus för att sedan börja blinka igen osv. Antalet blinkningar talar om vilken typ av fel det är , detta är angivet på instruktionen som medföljde de nya kretskorten under rubriken

” Hantering av larm ”

exempelvis
7 blinkningar = högströms-larm
6 blinkningar = högnivå-larm.

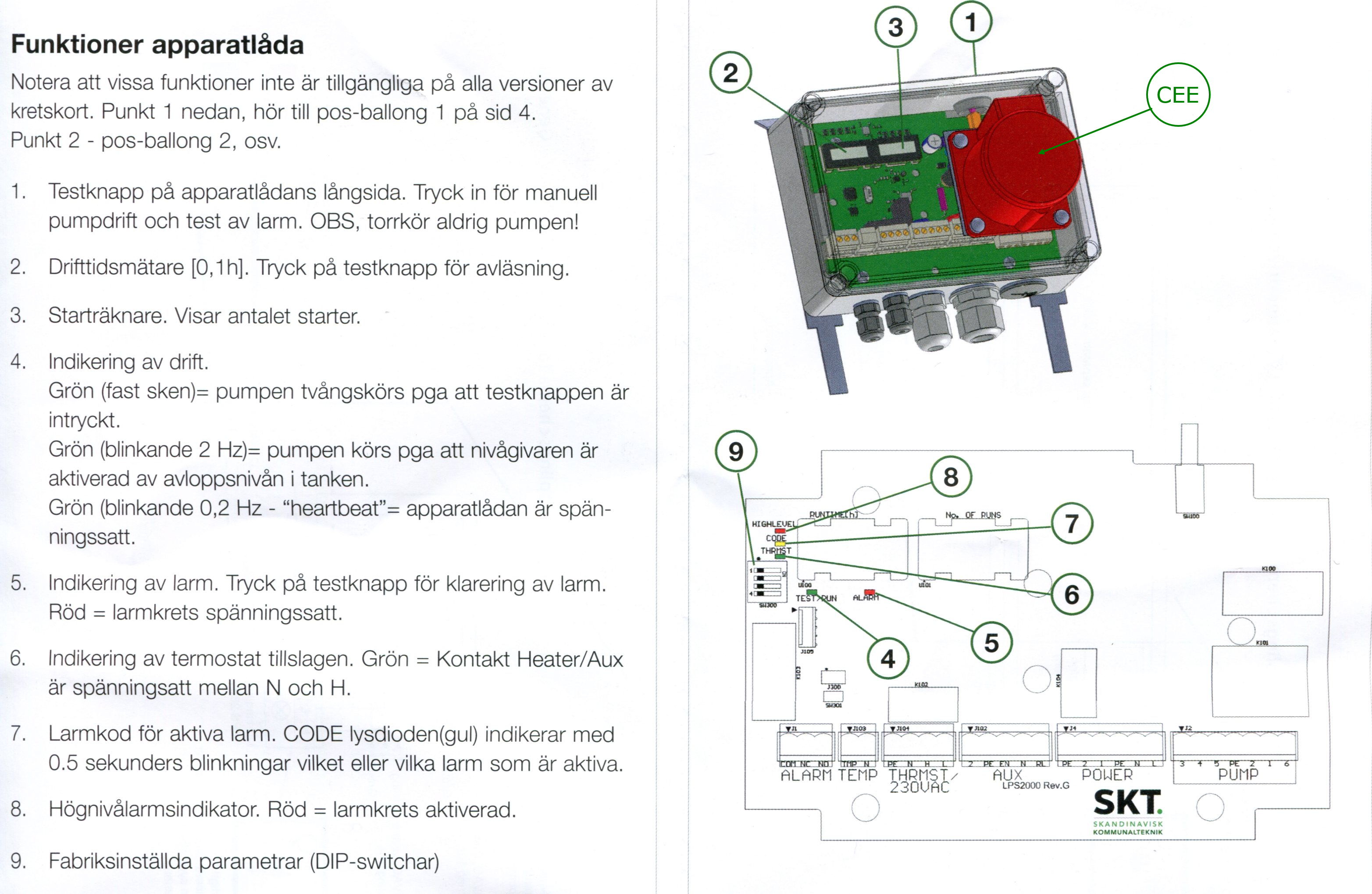

Har flera larm löst ut, t.ex. högströms-larm och högnivå-larm kommer lysdioden att blinka 7 korta blink, kort paus, sedan 6 korta blink, kort paus. Denna sekvens upprepas. (se punkt 7 på bilden nedan)

Åtgärd
Då vi inte kunnat utröna vad larmet berodde på togs kontakt med leverantören som rådde oss att först konstatera vilken typ av larm som var aktuellt.

Om driftstoppet berodde på hög ström så var rådet

1. att ta loss CEE kontaktdonet (den stora röda kontakten) på apparatlådans front
2. sedan trycka in larmåterställningsknappen på apparatlådans översida i minst fem sekunder ,
3. sedan att återställa kontaktdonet igen.

Då bör pumpen starta.
Observera att den externa larmlampan kan fortsätta att blinka på grund av att det är en hög nivå i tanken.

När nivån åter är normal kommer larmlampan att slockna.

I dom fall denna driftstörning har uppträtt har denna åtgärd varit tillräcklig.

bruksanvisning från SKT (pdf-fil)

---
